Hvad er forskellen mellem et koblingsleje og et udkastleje?

Hvis du nogensinde har spekuleret på, om et koblingsleje og et udkastleje er forskellige dele, er svaret enkelt: de er nøjagtig den samme komponent . "Throwout bearing" er det ældre, mere almindelige amerikanske udtryk, mens "clutch release bearing" er det teknisk nøjagtige og internationalt anerkendte navn, der bruges i tekniske manualer, reservedelskataloger og OEM-dokumentation. Mekanikere i Nordamerika bruger ofte begge udtryk i flæng, og deleleverandører angiver dem som den samme SKU. Der er ingen funktionel, strukturel eller positionel forskel mellem de to - kun en forskel i navngivningskonventionen.

Når det er sagt, er det langt mere værdifuldt at forstå, hvad et koblingsleje faktisk gør, hvordan det fejler, hvilke typer der findes, og hvornår det skal udskiftes end at sortere nomenklaturen. Denne artikel dækker alt fra grundlæggende betjening til avanceret diagnostik.

Hvad en Koblingsudløserleje Faktisk gør

Koblingsudløserlejet - også kaldet udkastningslejet - sidder på transmissionens indgangsakselbøsning, direkte foran koblingens trykpladesamling. Dens opgave er at fungere som den mekaniske grænseflade mellem den stationære koblingsgaffel (eller hydrauliske slavecylinder) og de roterende trykpladefingre eller membranfjeder.

Når du trykker på koblingspedalen, skubber gaflen udløserlejet frem langs indgangsakslen. Lejet er i kontakt med spidserne af membranfjederfingrene på trykpladen. Fordi trykpladen roterer med motorens svinghjul, og gaflen er stationær, skal lejet rotere frit, mens det samtidig overfører aksial (fremad) kraft. Denne kombination - aksial belastningsoverførsel under spinning - er det, der definerer et trykleje, hvilket er præcis, hvad et koblingsleje er.

Trykket påført gennem lejet tvinger membranfjederen til at bøje indad, hvilket frigiver klemkraften på koblingsskiven. Skiven kan derefter rotere frit mellem trykpladen og svinghjulet og afbryde motorkraften fra transmissionens indgangsaksel. Slip pedalen, og fjederen klikker tilbage, og spænder disken fast igen og drevet ind igen.

I en typisk personbil trædes koblingspedalen ned tusindvis af gange om året. En chauffør, der pendler i stop-and-go-trafik, kan træde på koblingspedalen over 30.000 gange årligt . Udløserlejet skal klare den gentagne belastning på tværs af ekstreme temperaturer, vibrationer og varierende pedaltryk.

Hvorfor navnet "Throwout Bearing" eksisterer

Udtrykket "udkast" kommer fra komponentens handling: Når du trykker på koblingen, bliver lejet fysisk slynget ud - skubbet fremad - mod trykpladen. Denne mekaniske beskrivelse gav intuitiv mening for den tidlige bilmekanik og blev indlejret i det amerikanske ordforråd på butiksgulvet gennem det 20. århundrede.

Europæiske og japanske producenter samt SAE tekniske standarder har længe standardiseret på "koblingsleje", fordi det beskriver funktionen frem for bevægelsen. Når lejet går i indgreb med membranfjederen, får det koblingen til at slippe. "Koblingsudløserleje" er nu det dominerende udtryk i:

• OEM reservedelskataloger fra Toyota, Volkswagen, Ford, GM og BMW
• Eftermarkedsleverandører, herunder SKF, LuK, Sachs og Timken
• SAE og ISO teknisk dokumentation
• Servicemanualer fra producenter produceret efter ca. 1985

I den daglige butikssnak er "throwout bearing" stadig helt forstået, især i USA. Ingen af ​​termerne er forkerte; de afspejler simpelthen forskellige traditioner for at navngive den samme del.

Typer af koblingslejer

Ikke alle koblingslejer er identiske. Der findes flere forskellige designs, som hver er egnet til forskellige transmissionskonfigurationer og aktiveringssystemer.

Glidende ærmetype (mest almindelige)

Dette er standarddesignet, der findes på de fleste baghjulstrukne køretøjer med mekanisk kobling eller kabelaktiverede koblinger. Lejeenheden monteres på en plast- eller metalmuffe, der glider langs transmissionens indgangsaksels styrerør. En koblingsgaffel - typisk et Y-formet håndtag, der drejer på en kuglebolt inde i klokkehuset - skubber ærmet og lejet fremad, når pedalen trædes ned. De fleste indenlandske lastbiler og sportsvogne fra 1960'erne og frem til i dag bruger stadig dette arrangement.

Koncentrisk slavecylinder (CSC) Type

Moderne forhjulstrukne køretøjer og mange præstationsbiler bruger en koncentrisk slavecylinder, som integrerer den hydrauliske aktuator og udløserleje i en enkelt enhed, der monteres direkte på transmissionshuset, der omgiver indgangsakslen. Når der påføres hydraulisk tryk via koblingspedalen, skubber stemplet inde i CSC lejet fremad mod membranfjederen. Dette design eliminerer den udvendige gaffel, reducerer antallet af bevægelige dele og forbedrer pedalfølelsen. Køretøjer inklusive Honda Civic, Volkswagen Golf (MkV og frem) og Ford Focus bruger CSC-type udløserlejer. Ulempen: når lejet eller den hydrauliske tætning svigter, skal hele CSC-enheden typisk udskiftes - og det kræver fjernelse af transmissionen for at få adgang.

Kontinuerlig-kontakt (selvcentrerende) type

Nogle producenter designer udløserlejer til at forblive i konstant let kontakt med membranfjedrene på alle tidspunkter, selv når koblingen er helt indkoblet. Dette eliminerer det lille rejsegab, der findes i konventionelle opsætninger, og får pedalresponsen til at føles mere umiddelbar. Det betyder også, at lejet roterer kontinuerligt ved motorhastighed, hvilket kræver lejematerialer af højere kvalitet og bedre tætning. LuK og Sachs tilbyder kontinuerlige kontaktlejer som OEM-montering på flere europæiske køretøjer.

Vinkelkontakt kuglelejetype

Anvendelser til tunge og erhvervskøretøjer - semi-lastbiler, store diesel pickupper, landbrugsudstyr - brug vinkelkontaktkuglelejer eller koniske rullelejer inde i udløserlejehuset. Disse giver en væsentlig højere aksial belastningskapacitet end de enkeltrækkede dybe rillekuglelejer, der bruges i personbiler. En klasse 8 lastbilkobling kan kræve over 600 lbs pedalkraft at udkoble uden hydraulisk assistance, og udløserlejet skal klare det gentagne gange.

Sådan genkender du et defekt koblingsleje

Et slidt eller svigtende koblingsleje giver karakteristiske symptomer, som normalt er nemme at identificere, når du først ved, hvad du skal lytte og føle efter.

Støj, når pedalen er trykket ned

Dette er den mest pålidelige indikator for et svigtende udløserleje. En slibende, kvidrende, hvinende eller raslende lyd, der vises specifikt, når du trykker koblingspedalen ned - og forsvinder, når du slipper den - peger direkte på udløserlejet. Støjen opstår typisk, fordi de indvendige lejeløb er slidt, fedtet er tørret ud, eller lejeholderen er revnet. I et konventionelt gaffelaktiveret system belastes lejet kun, når pedalen er nede, så lyden er tæt korreleret med pedalens position.

Med design med kontinuerlig kontakt roterer lejet hele tiden, så støjen kan være til stede konstant og blive højere eller ændre tonehøjde, når pedalkraften øges.

Besvær med at tilkoble eller frakoble koblingen

Hvis lejet har sat sig fast eller kollapset delvist, bevæger det sig muligvis ikke jævnt langs indgangsakselbøsningen, hvilket får koblingen til at føles stiv, ujævn eller upræcis. I ekstreme tilfælde kan lejet sætte sig fast og forhindre fuld udkobling, hvilket gør gearskift vanskeligt eller umuligt. Et helt fastklemt leje kan også beskadige membranfjedrene ved ujævn kontakt, hvilket forværrer reparationsomkostningerne betydeligt.

Koblingspedal Vibration eller Pulsation

Når lejets interne komponenter er slidt ujævnt, kan pedalen overføre en vibration eller pulserende fornemmelse tilbage gennem gaffelforbindelsen. Dette er forskelligt fra den normale "engagement point"-feedback, som de fleste bilister føler. En pulserende vibration, der opstår under det fulde pedalslag - ikke kun ved indgrebspunktet - er værd at undersøge omgående.

Visuel inspektion under koblingsservice

Hver gang transmissionen fjernes for udskiftning af koblingen, skal udløserlejet inspiceres. Tjek efter:

• Grov eller modstandsdygtig rotation, når den drejes i hånden
• Synlige ridser, revner eller misfarvning på kontaktfladen
• Slidte, afslåede eller manglende kontaktpuder på gaffelfingrene (hvis relevant)
• Slingre eller slør i lejesamlingen, når den presses aksialt
• Olieforurening — dette tyder på en utæt indgangsakseltætning, som også skal løses

Da adgang kræver fjernelse af transmission, stort set alle professionelle teknikere udskifter udløserlejet hver gang koblingsskiven og trykpladen udskiftes , uanset om lejet viser symptomer. Arbejdsomkostningerne ved jobbet overstiger langt prisen på selve lejet - typisk $15 til $60 for de fleste personbilanvendelser - og installation af et nyt leje eliminerer muligheden for at skulle trække transmissionen igen 20.000 miles senere for et leje, der var grænseoverskridende på tidspunktet for koblingsservice.

Koblingsudløserleje vs. andre koblingskomponenter: Hvad bliver forvirret

Fordi udløserlejet er en del af et større koblingssystem, kan dets symptomer overlappe med - eller være maskeret af - fejl i tilstødende komponenter. At forstå, hvad hver del gør, hjælper med at isolere den faktiske fejl.

Udløserleje vs. Pilotleje / Pilotbøsning

Pilotlejet eller pilotbøsningen er et lille leje presset ind i midten af krumtapakslen eller svinghjulet. Den understøtter den forreste spids af transmissionens indgangsaksel, holder den centreret og forhindrer bøjning under belastning. I modsætning til udløserlejet er pilotlejet kun under belastning, når koblingen er afkoblet — når indgangsakslen roterer med en anden hastighed end krumtapakslen. Et svigtende styreleje producerer støj under gearskift, eller når koblingen holdes nede ved et stop (såsom at vente ved et lyskryds med transmissionen i første gear). Hvis fjernelse af lejetrykket får støjen til at stoppe, er problemet mere sandsynligt pilotlejet end udløserlejet.

Udløserleje vs. trykplade

Trykpladen giver klemkraft til at holde koblingsskiven mod svinghjulet. En slidt trykplade forårsager ofte koblingsglidning - hvor motorens omdrejningstal stiger uden en tilsvarende stigning i køretøjets hastighed, især ved kraftig gas. Et svigtende udløserleje producerer derimod typisk støj eller indgrebssvær i stedet for at glide. Hvis du bemærker, at koblingen glider, men ingen støj ved nedtrykning af pedalen, er trykpladen den mest sandsynlige synder.

Udløserleje vs. koblingsgaffel

Koblingsgaflen er det håndtag, der omsætter pedalbevægelsen til aksial kraft på udløserlejet. En revnet eller slidt koblingsgaffel eller en slidt pivot-kuglebolt kan forårsage inkonsekvent pedalfølelse, raslende lyde eller i alvorlige tilfælde fuldstændigt tab af koblingsaktivering. I modsætning til støj fra udløserlejer, er støj fra koblingsgaffel ofte mere en klunk eller raslen i begyndelsen af ​​pedalkørsel snarere end et vedvarende hvin eller grind midt i slaget.

Udløserleje vs. slavecylinder (ekstern type)

På hydraulisk aktiverede systemer, der bruger en ekstern slavecylinder (i modsætning til en CSC), skubber slavecylinderen koblingsgaflen mekanisk. En utæt eller defekt ekstern slavecylinder forårsager en svampet eller synkende koblingspedal, ikke mekanisk støj. Udluftning af det hydrauliske system eller inspektion for væskelækager ved slavecylinderlegemet vil normalt bekræfte denne diagnose hurtigt.

Udskiftning af koblingsudløserlejer: Hvad jobbet involverer

Der er ingen genvej til at udskifte et koblingsudløserleje: transmissionen skal ud. På de fleste baghjulstrukne køretøjer er dette en ligetil, men arbejdskrævende proces, der typisk tager 3 til 6 timer for en erfaren mekaniker. Forhjulstrukne køretøjer med tværmonterede motorer og integrerede transaksler kan kræve væsentligt mere adskillelse.

Generel procedure for gaffelaktiverede systemer

1. Hæv og understøt køretøjet sikkert på donkrafte eller en lift.
2. Frakobl drivakslen eller CV-akslerne efter behov.
3. Frakobl koblingsleddet, hydraulikledningen eller kablet ved transmissionen.
4. Understøt transmissionen med en transmissionsdonkraft og fjern tværvangen.
5. Fjern klokkehusets bolte og skub transmissionen bagud af indgangsakslen.
6. Fjern koblingsgaflen fra drejekuglebolten, og skub udløserlejet af indgangsakselbøsningen.
7. Efterse gaflen, drejekuglen, indgangsakselbøsningen og koblingskomponenterne. Udskift efter behov.
8. Installer det nye udløserleje - de fleste klikker på gaffelfingrene eller klemmer på ærmet - og geninstaller alle komponenter i omvendt rækkefølge.

CSC-specifikke overvejelser

Udskiftning af koncentrisk slavecylinder følger en lignende procedure for fjernelse af transmission, men når først transmissionen er ude, løsnes CSC'en ganske enkelt fra transmissionshuset (normalt 2 til 4 bolte). Hydraulikledningen skal afbrydes, og systemet skal udluftes efter geninstallation. Nogle CSC-enheder anvender en hurtigkoblingshydraulikfitting; andre bruger en banjobolt med gevind. Udskift altid de hydrauliske ledningers tætningsskiver, hvis de er af kobberknusningstypen.

En vigtig advarsel med CSC-installation: lad ikke koblingsskiven hænge ustøttet på transmissionens indgangsaksel da transmissionen føres tilbage på plads. Brug et koblingsjusteringsværktøj til at holde skiven centreret på svinghjulet, og understøt transmissionsnæsen forsigtigt for at undgå at bøje indgangsakslen eller beskadige CSC-stempeltætningerne.

Dele, der skal udskiftes på samme tid

Da transmissionen allerede er ude, bør følgende elementer evalueres og udskiftes, hvis der er tvivl om deres tilstand:

• Koblingsskive og trykplade (udskiftes som et matchet sæt)
• Pilotleje eller pilotbøsning
• Bagerste hovedtætning (krumtapakselolietætning)
• Transmissionens indgangsakseltætning
• Koblingsgaffel (hvis slidt eller revnet)
• Drejelig kuglebolt (hvis fatningen er slidt)
• Svinghjul (opfris eller udskiftes, hvis det er ridset eller varmeknækket)

Hvor længe skal et koblingsleje holde

Under normale kørselsforhold bør et kvalitetskoblingsleje holde hele koblingsenhedens levetid - typisk 80.000 til 120.000 miles i en personbil kørt moderat. Nogle lejer, især dem, der bruges i lette køretøjer, der primært køres på motorveje med sjældent koblingsindgreb, kan overstige 150.000 miles uden fejl.

Flere faktorer fremskynder slid:

• Kører på koblingspedalen — Hvis du hviler din fod på pedalen under kørslen, opretholdes delvis kontakt mellem lejet og membranfjederen, hvilket forårsager vedvarende lavbelastningsslid. Denne enkelte vane kan halvere frigivelseslejets levetid.
• Hyppig stop-and-go-kørsel — bypendling multiplicerer koblingsindkoblingscyklusser dramatisk sammenlignet med motorvejsbrug.
• Bugsering eller slæbning af tunge byrder — øger pedalkraften og den aksiale kraft, lejet skal overføre.
• Aggressiv eller præstationsmæssig kørsel — gentagne hårde affyringer belaster hele koblingssystemet, inklusive lejet.
• Dårlig lejekvalitet — budgetudskiftningslejer, der bruger ringere stål eller utilstrækkelig tætning, nedbrydes væsentligt hurtigere end OEM- eller premium eftermarkedsenheder fra SKF, Timken eller Sachs.
• Fejljustering — en forkert justeret koblingsskive eller en bøjet indgangsaksel skaber sidebelastning på udløserlejet, som det ikke er designet til at håndtere.

Valg af et udskiftningsudløserleje til koblingen

Markedet for reservedele tilbyder en bred vifte af koblingslejer til forskellige prisklasser. At forstå forskellene hjælper med at træffe et mere informeret valg.

OEM vs. eftermarked

OEM-lejer kommer fra den originale udstyrsleverandør eller er omdannede ækvivalenter. For køretøjer fra producenter, der køber deres koblingskomponenter fra LuK (nu en del af Schaeffler Group), Sachs eller Valeo, er et OEM-ækvivalent leje fra de samme producenter typisk det bedste valg. Disse lejer er fremstillet efter samme specifikationer som originalen og bruger samme kvalitet af stål, tætning og fedt.

Generiske lejer eller lejer uden navn, der kommer fra lavprisproducenter, er ofte betydeligt billigere - nogle gange under $10 - men forskellen i kvalitetskontrol er betydelig. Rapporter om for tidlig fejl inden for 10.000 til 20.000 miles er almindelige med budgetlejer, hvilket gør omkostningsbesparelserne illusoriske i betragtning af den arbejdskraft, der kræves til geninstallation.

Komplet koblingssæt

De fleste velrenommerede koblingsleverandører - LuK, Sachs, Exedy, Valeo, ACT - sælger komplette koblingssæt, der inkluderer koblingsskive, trykplade og udløserleje som et matchende sæt. For de fleste reparationsscenarier giver det mere praktisk mening at købe et sæt end at købe individuelle komponenter, da delene er konstrueret til at arbejde sammen, og prisforskellen er normalt beskeden. Sætpriser til almindelige personbiler varierer typisk fra $80 til $350 afhængigt af køretøjets anvendelse og mærkeniveau.

Ydelsesapplikationer

Modificerede køretøjer, der kører opgraderede koblingstrykplader - som kræver højere pedalkraft - har brug for udløserlejer, der er klassificeret til højere aksiale belastninger. Leverandører som ACT (Advanced Clutch Technology) og South Bend Clutch tilbyder kraftige udløserlejer sammen med deres ydeevne koblingssæt. Brug af et standardudløserleje med en højtrykstrykplade kan forårsage for tidlig lejefejl selv ved forsigtig kørsel, fordi kontaktkraften overstiger OEM-lejets designklassificering.

Koblingsudløser lejeomkostninger og arbejdsløn

Fordi adgang til udløserlejet altid kræver transmissionsfjernelse, er selve delomkostningerne en mindre del af den samlede reparationsudgift.

Disse estimater forudsætter kun udskiftning af lejet. Når koblingsskiven og trykpladen udskiftes på samme tid - hvilket stærkt anbefales - tilføj $100 til $400 for de ekstra dele afhængigt af køretøj og mærke. De trinvise arbejdsomkostninger er minimale, da koblingsenheden allerede er synlig.

Kan du køre med et dårligt koblingsleje

Dette afhænger af, hvor meget lejet er blevet forringet. I de tidlige stadier af svigt - når det eneste symptom er en svag kvidren eller hvinende lyd, når pedalen trædes ned - er køretøjet stadig fuldt funktionsdygtigt og kan køres forsigtigt. Men at fortsætte med at køre uden at løse problemet fremskynder fejl og risikerer at forårsage sekundær skade.

Hvis lejet sætter sig helt fast, kan det låse sig mod membranfjedrene og forhindre koblingen i overhovedet at koble fra. På det tidspunkt kan køretøjet ikke skiftes ud af det gear, det er i aktuelt, og fortsat drift risikerer at bøje eller knække trykpladefingrene, ridse svinghjulets overflade eller beskadige indgangsakselbøsningen - alt dette øger reparationsomkostningerne dramatisk.

Det praktiske råd er: ignorer ikke støjen. Hvis du hører en slibende eller hvinende lyd, der er specifikt knyttet til koblingspedalen, skal du planlægge reparationen, før situationen bliver en nødsituation. At køre 2.000 til 3.000 yderligere miles på et støjende, men stadig funktionelt leje er et andet forslag end at køre 15.000 miles i håb om, at problemet løser sig selv.

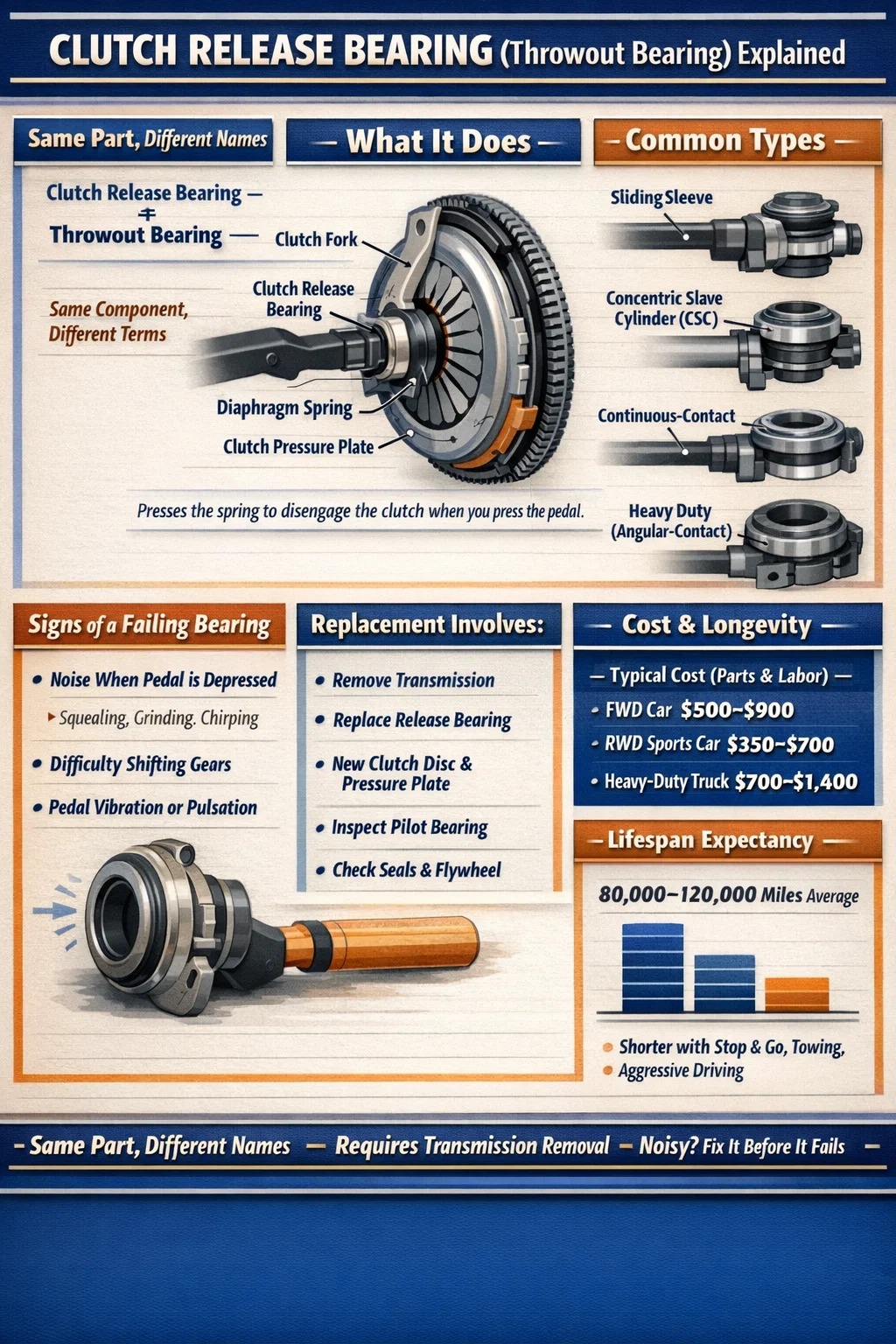

Sammenfatning: Koblingsudløserleje og udløbsleje er den samme del

For at bringe alt klart sammen:

• Et koblingsleje og et udkastleje er identiske komponenter beskrevet med forskellige navne. "Throwout bearing" er det amerikanske sprogbegreb; "koblingsleje" er den tekniske standardbetegnelse.
• Lejet fungerer som en trykgrænseflade mellem det stationære aktiveringssystem og den roterende trykplade, hvilket muliggør udkobling af koblingen.
• Der findes flere designtyper - glidehylster, koncentrisk slavecylinder, kontinuerlig kontakt og kraftige - hver egnet til forskellige applikationer.
• Det primære symptom på et svigtende leje er støj, specielt når koblingspedalen er trykket ned.
• Udskiftning kræver altid transmissionsfjernelse; Det anbefales kraftigt at udskifte hele koblingssættet på samme tid.
• Kvalitet betyder noget — brug OEM-ækvivalente lejer fra etablerede leverandører i stedet for den billigste tilgængelige mulighed.
• Tidlig opmærksomhed på symptomer forhindrer sekundær skade og holder de samlede reparationsomkostninger forudsigelige.
