Hvad er den vigtigste årsag til lejesvigt?

Årsag nummer ét til Leje Fejl er smørerelateret

Hvis du vil have et direkte svar: utilstrækkelig eller ukorrekt smøring er den førende årsag til lejefejl, ansvarlig for anslået 36 % til 54 % af alle for tidlige lejefejl , afhængig af branche og anvendelse. Nogle undersøgelser udført af større lejeproducenter - herunder SKF og NSK - placerer tallet endnu højere, når man medregner forureningstilfælde, der i sig selv er forankret i fejl i smørestyringen.

Lejer er præcisionskonstruerede komponenter. De rullende elementer, løbebaner og bure fungerer under enorm stress, ofte ved høje hastigheder og temperaturer. Uden den korrekte smørefilm, der adskiller metaloverflader, opstår der direkte kontakt, hvilket fører til hurtigt slid, varmeudvikling, overfladetræthed og i sidste ende katastrofalt svigt. Fysikken er ligetil: metal på metal med hastighed genererer varme, varme nedbryder materialet, og nedbrudt materiale fejler.

Når det er sagt, er lejesvigt sjældent forårsaget af en enkelt isoleret faktor. Smøreproblemer udløser eller accelererer ofte andre fejltilstande. At forstå det fulde spektrum af årsager - og hvordan de interagerer - er afgørende for enhver, der administrerer roterende udstyr, uanset om det er i et produktionsanlæg, en vindmølle, en drivlinje til biler eller en fødevareforarbejdningslinje.

Hvorfor smøresvigt dominerer statistik over lejeskade

Smøresvigt er ikke blot et spørgsmål om at løbe tør for fedt eller olie. Det omfatter en lang række forhold, der forhindrer smøremidlet i at gøre sit arbejde. Hver af disse tilstande producerer tydelige skadesmønstre på lejeoverfladerne.

Utilstrækkelig smørevolumen

Når et leje ikke modtager nok smøremiddel, bliver den elastohydrodynamiske film, der adskiller rullende elementer fra løbebaner, for tynd til at forhindre metal-til-metal-kontakt. Dette resulterer i klæbemiddelslid, udtværing og lokale varmespidser. I elektriske motorer, der kører ved 1.500 omdr./min. eller derover, kan metaloverflader nå ødelæggende temperaturer inden for få minutter efter udsultning af smøremiddel.

Forkert smøremiddeltype eller viskositet

Brug af et smøremiddel med den forkerte viskositetsklasse for påføringshastigheden og temperaturen er en af de mest almindelige vedligeholdelsesfejl. Et smøremiddel, der er for tyndt, kan ikke opretholde en tilstrækkelig film under belastning; en, der er for tyk, genererer overdreven varme gennem kærning og træk. For højhastighedsspindellejer, for eksempel, øger brugen af ​​et standard NLGI 2-fedt i stedet for en lavviskositetsolie eller NLGI 1-fedt driftstemperaturen dramatisk og forkorter lejernes levetid.

Oversmøring

Modintuitivt er for meget smøremiddel også et væsentligt problem. Oversmurte lejer oplever forhøjede indvendige temperaturer på grund af kærning, som nedbryder fedtbaseolien og fortykningsmidlet, hvilket fører til lækage og hærdning. Oversmøring tegner sig for en væsentlig del af lejefejl i elektriske motorer , hvor teknikere ofte påfører fedt uden at rense gammelt materiale, hvilket forværrer problemet over tid.

Nedbrydning af smøremiddel

Fedt og olie har begrænsede levetider. Varmecyklus, oxidation, vandindtrængning og mekanisk klipning forringer alle smøremidlets ydeevne over tid. Et fedt, der er testet perfekt ved idriftsættelse, kan have mistet det meste af sin beskyttelseskapacitet efter 4.000 til 8.000 timers service, afhængigt af driftsforholdene. Mange vedligeholdelsesintervaller er indstillet baseret på kalendertid snarere end den faktiske tilstand, hvilket fører til, at lejer kører på brugt smøremiddel længe efter dets effektive levetid.

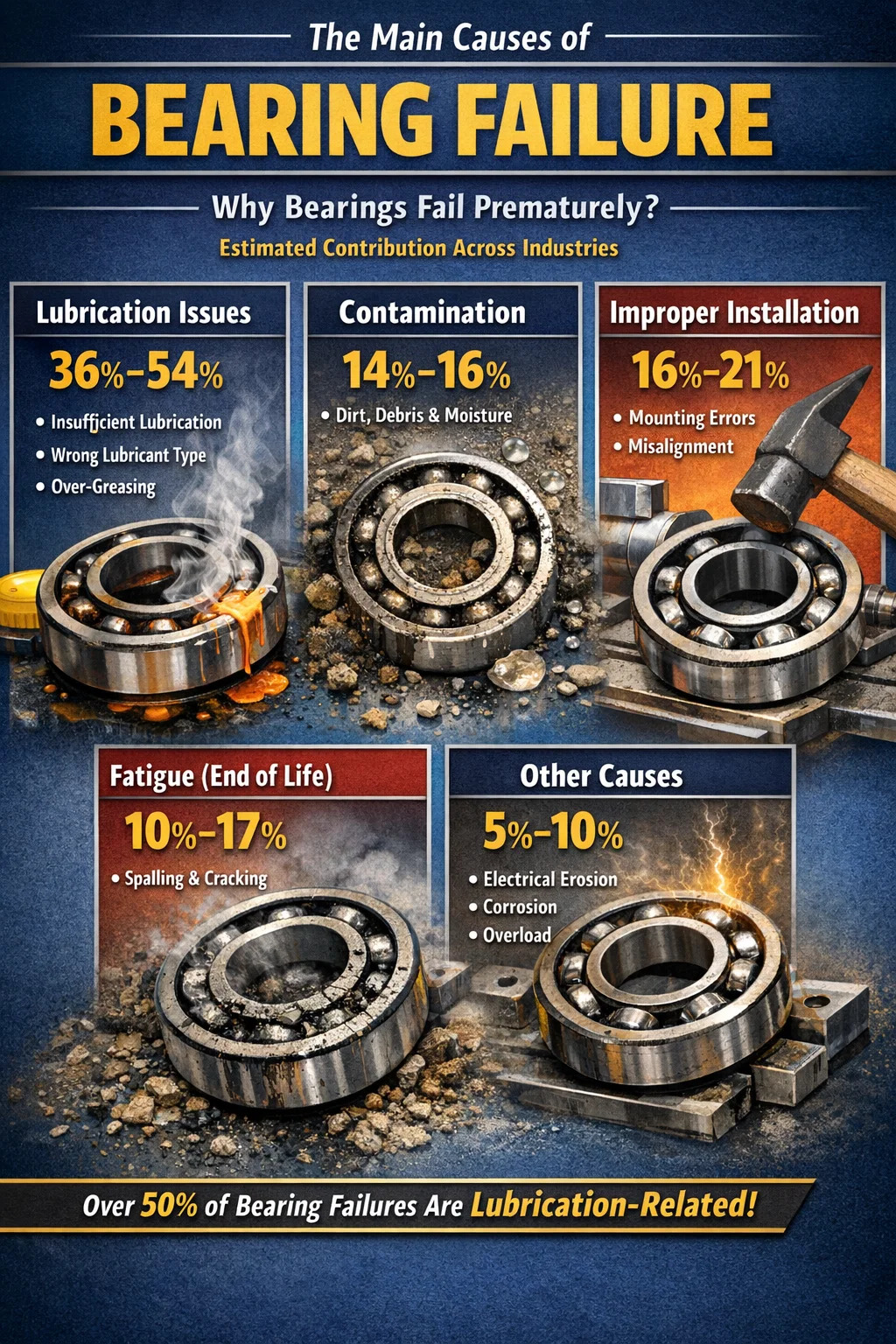

Den fulde opdeling: Vigtigste årsager til lejesvigt efter procentdel

Forskellige kilder kategoriserer årsager til lejefejl på lidt forskellige måder, men de væsentligste medvirkende faktorer er konsistente på tværs af brancheundersøgelser. Tabellen nedenfor afspejler data indsamlet fra forskning offentliggjort af lejeproducenter og pålidelighedsingeniørorganisationer.

Disse tal varierer fra sektor til sektor. I stålværker og minedrift spiller forurening en større rolle på grund af hård miljøpåvirkning. Inden for medicinal- og fødevareforarbejdning er vandindtrængen og aggressive rengøringsprocesser mere fremtrædende. I vindmøller er elektrisk strømpassage gennem lejer - en fejltilstand, der er unik for drev med variabel hastighed - i stigende grad betydelig. At forstå de specifikke fejldrivere for din applikation er vigtigere end at følge branchegennemsnitlige retningslinjer blindt.

Forurening: Den næstmest ødelæggende kraft, der virker på lejer

Forurening er tilstedeværelsen af ethvert fremmed materiale - faste partikler, vand, proceskemikalier - inde i lejet. Selv partikler, der er usynlige for det blotte øje, kan forårsage betydelig skade. En stålpartikel, der kun er 10 mikrometer i størrelse (mindre end et menneskehår ved ~70 mikron) er stor nok til at skabe en stressstigning på en løbebaneoverflade, når den rulles over af en lejekugle eller -rulle.

Fast partikelforurening

Snavs, metalaffald og bearbejdningspartikler, der kommer ind i lejehuset, forårsager slibende slid og overfladegruber. I hydrauliske systemer kan opretholdelse af olierenhed til ISO 4406-kode 16/14/11 eller bedre forlænge leje- og komponentlevetiden adskillige gange sammenlignet med at køre med kode 20/18/15. Forskellen mellem et rent og et forurenet smøresystem er ofte forskellen mellem en 20.000-timers lejelevetid og en 5.000-timers.

Vandforurening

Vand er særligt ødelæggende. Så lidt som 0,1 % vandindhold i et lejesmøremiddel kan reducere lejetræthedslevetiden med op til 48 %, ifølge forskning offentliggjort i tribologisk litteratur. Vand forårsager brintskørhed af lejestål, fremmer korrosion på løbebaner og rullende elementer og forringer smøremidlets filmdannende evne. Kondens under termisk cykling - udstyr, der varmes op under drift og køler ned natten over - er en hyppig rute for fugtindtrængning i forseglede lejer.

Kemisk forurening

I fødevareforarbejdnings- og kemiske anlæg kan aggressive rengøringsmidler og procesvæsker omgå tætninger og angribe lejestål direkte. Selv milde syrer eller alkaliske forbindelser ændrer overfladekemien på løbebaner, hvilket skaber mikrogruber, der udvikler sig til afskalning. Det er afgørende at vælge lejer med passende tætningsdesign og kemisk kompatible smøremidler i disse miljøer.

Forkert installation: En årsag til lejesvigt, der kan forhindres helt

Monteringsfejl tegner sig for en betydelig andel af for tidlige lejefejl — skøn placerer det mellem 16 % og 21 % af alle tilfælde. Det, der gør dette særligt frustrerende, er, at installationsskader opstår, før lejet har drejet en enkelt omdrejning i drift. Et korrekt installeret leje med det rigtige smøremiddel, der kører i et velafstemt system, vil nå eller overstige dets nominelle L10-levetid. Et leje, der var hammerdrevet på en aksel, vil ikke.

Kraft påført gennem den forkerte ring

En af de mest almindelige installationsfejl er at anvende prespasningskraft gennem den forkerte lejering. Når et dybt rillekugleleje trykkes på en aksel, skal der kun påføres kraft på den indvendige ring - ringen presses sammen. Drivkraft gennem kuglerne og den ydre ring forårsager brinelling: permanente fordybninger i løbebanerne ved hver kugleposition. Lejet kan virke ubeskadiget udvendigt, men dets løbebaneoverflader er allerede markeret, og det vil generere støj og svigte for tidligt fra dets første rotation.

Forkert aksel og hus passer

Lejer er designet til at blive monteret med specifikke interferenspasninger på aksler og i huse. En aksel, der er underdimensioneret, gør det muligt for lejets indvendige ring at krybe eller spinde - ringen roterer i forhold til akslen, hvilket genererer intens friktionsvarme og til sidst svejsning eller hæftning. En husboring, der er for stram, kan forvrænge den ydre ring, hvilket reducerer den indre spillerum og få lejet til at køre varmt og forspændt selv ved stuetemperatur.

Forskydning under montering

Vinkelforskydning mellem akslens midterlinje og lejeboringen - selv et par tiendedele af en grad ud over lejets konstruerede forskydningstolerance - skaber ujævn belastningsfordeling over de rullende elementer. Cylindriske og koniske rullelejer er særligt følsomme over for fejljustering. At køre et cylindrisk rulleleje med kun 0,05° forskydning ud over dets tolerance kan reducere dets beregnede levetid med 50 % eller mere.

Rullende kontakttræthed: Den naturlige afslutning på lejeliv

Rullekontakttræthed er den eneste lejefejlstilstand, der ikke er forårsaget af en vedligeholdelses- eller designfejl - det er den forventede udtjente mekanisme for et leje, der er blevet korrekt installeret, korrekt smurt og drevet inden for dets nominelle belastnings- og hastighedsparametre. Standardmålet for lejelevetid - L10-levetiden - er defineret som antallet af omdrejninger (eller driftstimer ved en given hastighed), som 90 % af en gruppe af identiske lejer vil gennemføre, før der udvikles træthedsskavl.

Træthedsskader begynder som underjordiske revner initieret af cykliske forskydningsspændinger under kontaktzonen. Over millioner af spændingscyklusser forplanter disse revner sig mod overfladen og får til sidst materiale til at bryde væk - en proces kaldet afskalning. Spalled raceways har et karakteristisk ru, flaget udseende med klart definerede kanter. Et korrekt vedligeholdt leje, der når spartlingtræthed, er faktisk en vedligeholdelsessucces — det betyder, at lejet opnåede sin designlevetid i stedet for at svigte tidligt på grund af undgåelige årsager.

I praksis er andelen af ​​lejer, der når ægte udmattelseslevetid, relativt lille. De fleste udskiftes på grund af støj, vibrationer, temperaturstigninger eller planlagte vedligeholdelsesintervaller før påbegyndelsen af ​​spartling. Når træthedsfejl opstår for tidligt - før den beregnede L10-levetid - er det ofte et tegn på overbelastning, materialefejl eller den kumulative effekt af marginale smøreforhold over tid.

Elektrisk erosion i lejer: et voksende problem i moderne udstyr

Elektrisk erosion - også kaldet elektroerosion eller elektrisk udladningsbearbejdning (EDM) skader - er vokset betydeligt som en fejlårsag med den udbredte anvendelse af variable frekvensdrev (VFD'er) i elektriske motorer. VFD'er introducerer højfrekvente spændingsimpulser, der kan inducere akselstrømme. Når disse strømme udledes gennem lejet, skaber de mikroskopiske buekratere på løbebanen og rulleelementets overflader.

Skademønstret er karakteristisk: løbebanerne udvikler et matteret eller riflet udseende, med regelmæssige bølger, der løber rundt om ringen. Dette rillede mønster er en pålidelig diagnostisk indikator for elektrisk erosion. I motorer drevet af VFD'er uden tilstrækkelig akseljording eller isolerede lejer, kan elektrisk erosion ødelægge et leje på så lidt som 3 til 6 måneder , også selvom smøring og montering er perfekt.

Løsningerne omfatter akseljordingsringe, isolerede lejehuse eller indvendige ringe eller keramiske hybridlejer med rulleelementer af siliciumnitrid, der er elektrisk ikke-ledende. Valget af den passende modforanstaltning afhænger af motorstørrelse, VFD-konfiguration og systemjordingsarrangementer.

Hvordan man identificerer en årsag til lejefejl efter kendsgerningen

Defekte lejer bærer diagnostiske beviser på deres overflader, hvis de undersøges omhyggeligt, før de kasseres. Lejefejlsanalyse - nogle gange kaldet fraktografi, når man undersøger metalbrudflader - er en struktureret proces til at matche observerede skadesmønstre med kendte fejltilstande. De fleste lejeproducenter tilbyder fejlanalysevejledninger og laboratorietjenester til dette formål.

• Poleret, glat slid på rulleelementer og løbebaner med udtværing: smøremiddel sult eller forkert viskositet
• Jævnt fordelte fordybninger ved bold- eller rullebaneafstand: brinelling fra forkert installation eller stødbelastning
• Ru, udhulet overflade med indlejrede partikler: slibende forurening
• Rødbrun misfarvning og korrosionsgruber: vandindtrængning eller ætsende forurening
• Periferisk fluting på raceway: elektrisk erosion fra akselstrømme
• Spartling med ru, flaget overflade og klare kanter: rullekontakttræthed (kan være normal udtjent levetid eller overbelastningsinduceret)
• Ensidigt belastningsmønster på løbebaner: forskydning eller aksial belastning i et kun radialt leje

Fastholdelse af defekte lejer i forseglede plastikposer umiddelbart efter fjernelse - før rengøring - bevarer smøremidlets tilstand og snavs, som kan gå tabt, hvis lejet tørres af eller vaskes. At tage billeder af den installerede lejeposition, akselmarkeringer og husets boringstilstand før fjernelse tilføjer værdifuld kontekst til analyse.

Praktiske trin til at forhindre for tidlig lejesvigt

Da størstedelen af lejefejl kan forebygges, er en struktureret forebyggelsestilgang rettet mod de mest almindelige fejltilstande i rækkefølge efter deres statistiske sandsynlighed.

Etabler et smørestyringsprogram

Vælg smøremidler baseret på lejetype, hastighedsfaktor (n × dm), driftstemperaturområde og miljøeksponering - ikke baseret på, hvad der allerede er i lagerrummet. Dokumenter den korrekte smøremiddeltype, -mængde og eftersmøringsinterval for hvert smørepunkt i anlægget. Brug kalibrerede fedtsprøjter i stedet for at dosere efter følelse; en standard fedtpatronpistol leverer ca. 1,3 gram pr. slag, hvilket er en nyttig baseline til beregning af volumener. Implementer tilstandsbaserede eftersmøringsintervaller, hvor det er muligt, ved hjælp af ultralydsovervågning eller fedtprøvetagning for at detektere nedbrydning, før fejl opstår.

Forbedre installationspraksis

Eliminer hammerinstallation af lejer på aksler. Brug passende monteringsværktøjer: induktionsvarmere til interferenspassende inderringe (opvarmning til 80°C–100°C er typisk tilstrækkelig og påvirker ikke lejestålmetallurgi), hydrauliske presser med adaptere, der kun udøver kraft på ringen, der monteres, og mekanisk monteringsværktøj til mellemstore lejer. Bekræft aksel- og husdimensioner med et kalibreret mikrometer før installation - et 10-minutters måletrin forhindrer måneders for tidlig undersøgelse af fejl.

Bekæmp kontaminering ved kilden

Opbevar udskiftningslejer i deres originale emballage på et rent, tørt sted væk fra ekstreme temperaturer. Åbn aldrig lejepakker før monteringstidspunktet. Hold smøremiddelbeholdere forseglet og filtreret under dispensering. Efterse og udskift hustætninger rutinemæssigt - en slidt læbetætning, der koster $2 at udskifte, kan tillade forurening, der ødelægger et $500 leje inden for måneder. I miljøer med høj partikeleksponering kan du overveje at opgradere fra enkeltlæbe til dobbeltlæbe tætninger eller skifte til lejeenheder med labyrint tætninger for overlegen udelukkelse.

Implementer tilstandsovervågning

Vibrationsanalyse, temperaturovervågning, olieanalyse og ultralydsemissionsovervågning giver hver især forskellige vinduer til lejetilstand. Et velimplementeret vibrationsprogram, der anvender envelope-analyse eller højfrekvente resonansteknikker, kan detektere lejedefekter 4 til 8 uger før fejl bliver kritisk, hvilket muliggør planlagt udskiftning under et planlagt vedligeholdelsesvindue i stedet for en nødstop. Temperaturstigninger over normale driftsniveauer er et advarselstegn på det sene stadie - når et leje kører 10°C til 15°C over dets historiske basislinje, kan der allerede være betydelige skader.

Bekræft justering efter installation

Akseljustering skal verificeres med et laserjusteringsværktøj efter hver lejeudskiftning på koblet udstyr. Måleindikatormetoder er acceptable for mindre maskiner. Mål justeringstolerancer, der er snævrere end koblingens nominelle fejljusteringskapacitet — koblingen rummer resterende forskydning under drift af termisk vækst, ikke rutinemæssig fejljustering fra upræcis installation. Et pumpemotorsæt, der er justeret med en parallelforskydning på 0,05 mm og en vinkel på 0,05 mm/100 mm, vil konsekvent overleve et, der er justeret til inden for 0,2 mm.

Lejevalgsfejl, der forkorter levetiden, før lejet overhovedet er installeret

Nogle gange er lejefejl ikke et vedligeholdelsesproblem – det er et design- eller valgproblem. Angivelse af den forkerte lejetype til belastningsforholdene, eller underdimensionering af lejet til de påførte belastninger, skaber fejltilstande, som ingen god vedligeholdelsespraksis kan overvinde.

• Dybe rille kuglelejer er optimeret til radiale belastninger med moderate aksiale komponenter. Anvendelse af dem i applikationer med høje aksiale trykbelastninger fører til kugleoverbelastning og hurtig træthed.
• Cylindriske rullelejer bære tunge radiale belastninger effektivt, men kan ikke optage betydelige aksiale belastninger uden en flangering designet til formålet.
• Vinkelkontaktkuglelejer er designet til kombinerede radiale og aksiale belastninger og skal monteres i matchede par eller sæt for at fungere korrekt - et enkelt vinkelkontaktleje på en aksel, der ser aksial belastning i begge retninger, vil svigte.
• Koniske rullelejer kræver korrekt aksial forspænding for at fungere korrekt - for lidt og rullerne skrider; for meget, og lejet bliver varmt og bliver tidligt træt.

Lejevalgsprocessen bør omfatte beregning af den ækvivalente dynamiske belastning, verifikation af hastighedsfaktoren i forhold til lejets hastighedsklassificering og bekræftelse af, at L10-levetiden opfylder applikationens påkrævede serviceinterval med tilstrækkelig sikkerhedsmargin - typisk en faktor på 3 til 5 for kritisk udstyr.

De reelle omkostninger ved lejesvigt i industrielle operationer

Udskiftningsomkostningerne for et leje er næsten aldrig de sande omkostninger ved et lejesvigt. I et kontinuerligt procesanlæg - en papirfabrik, et kemisk anlæg, en fødevareproduktionslinje - kan et uplanlagt lejefejl, der forårsager selv en times nedetid, nemt koste $10.000 til $100.000 eller mere i tabt produktion, afhængigt af udstyrets gennemløbsværdi. Sekundær skade på tilstødende komponenter - tætninger, aksler, huse, koblinger - tilføjer ofte omkostninger, der dværger selve lejet.

Undersøgelser foretaget af vedligeholdelsesingeniørorganer viser konsekvent, at reaktiv vedligeholdelse koster 3 til 9 gange mere pr. reparationshændelse end planlagt, tilstandsbaseret vedligeholdelse. Et leje på $200, der fejler uventet og lukker en produktionslinje ned i 4 timer, medfører en samlet begivenhedsomkostning, som ingen lejeprisoptimering kan kompensere for. Denne økonomiske case er grundlaget for bevægelser med pålidelighedscentreret vedligeholdelse (RCM) og forudsigelig vedligeholdelse (PdM) - målet er ikke at købe billigere lejer, men at sikre, at hvert leje når dets designlevetid.

For vedligeholdelsesledere, der bygger en business case for forbedrede smøreprogrammer, forureningskontrol eller vibrationsovervågningsudstyr, er beregningen af ​​afkastet på investeringen typisk ligetil: En undgået kritisk fejl betaler ofte for overvågningsudstyret og omkostningerne til programimplementering mange gange.

Resumé: Afhjælpning af lejefejl starter med smøring og derefter alt andet

Årsag nummer et til lejefejl - smøreproblemer - er også den mest kontrollerbare. Korrekt valg af smøremiddel, korrekt mængde, passende eftersmøringsintervaller og forureningsforebyggelse eliminerer den største enkeltkategori af forebyggelige lejefejl. Efter smøring, opmærksomhed på installationspraksis, udelukkelse af kontaminering, justeringsverifikation og tilstandsovervågning adresserer de resterende større fejltilstande i faldende rækkefølge af statistisk påvirkning.

Lejer er ikke forbrugsstoffer, der blot bliver slidt - de er præcisionskomponenter, der givet de rigtige driftsbetingelser pålideligt vil opnå deres nominelle levetid. Når de fejler tidligt og gentagne gange, kan årsagen næsten altid spores til et specifikt, identificerbart og korrigerbart vedligeholdelses- eller designgab. Fejlanalyseprocessen – systematisk undersøgelse af hvert fejlslagne leje, før det kasseres – er det mest underudnyttede værktøj i værktøjssættet til industriel vedligeholdelse, og det, der over tid mest pålideligt lukker sløjfen mellem fejlforekomst og fjernelse af årsagen.
