Hvorfor svigter et koblingsleje? Årsager og rettelser

Hvorfor et koblingsudløserleje fejler: Det korte svar

A koblingsudløserleje — også kaldet et udkastsleje — fejler primært på grund af langvarig kontaktfriktion, utilstrækkelig smøring, forurening fra olie eller koblingsstøv og den kumulative mekaniske belastning ved gentagne ind- og udkoblingscyklusser. I de fleste personbiler er et koblingsleje designet til at holde mellem 80.000 og 150.000 km , men virkelige kørevaner, væskelækager og dårlig installationspraksis kan reducere denne levetid dramatisk - nogle gange til under 40.000 miles.

Selve lejet sidder mellem koblingsgaflen (eller hydraulisk aktuator) og trykpladens membranfjedre. Hver gang føreren trykker på koblingspedalen, glider udløserlejet fremad på transmissionens indgangsakselbøsning og presser mod de roterende trykpladefingre. Den gentagne kontakt - selv for en brøkdel af et sekund hver gang - giver et enormt slid i lejets levetid. Når en af ​​flere forhold forringer lejets evne til at håndtere denne belastning, følger fejl.

At forstå præcis, hvad der forårsager den nedbrydning, er ikke kun akademisk. Den informerer direkte om, hvordan du vælger en erstatning udløser leje , hvordan man installerer det korrekt, og hvilke kørevaner der skal ændres for at forhindre den samme fejl i at gentage sig.

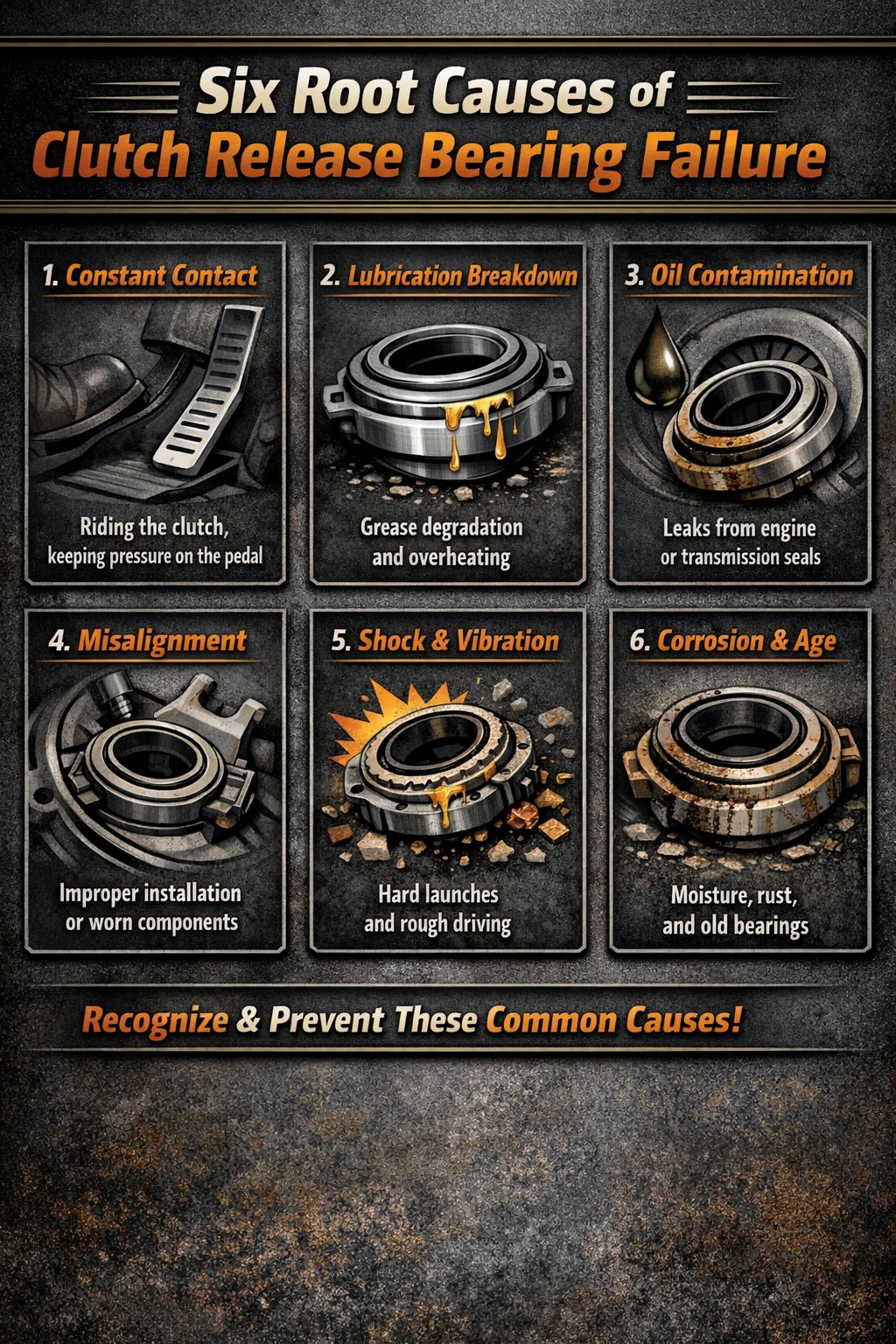

De seks grundlæggende årsager til koblingsudløsningslejefejl

1. Kontinuerlig kontakt med membranfjederen

Dette er den mest almindelige årsag til for tidligt slid i køretøjer med kabelbetjente eller mekaniske koblingsforbindelser. Chauffører, der hviler deres venstre fod let på koblingspedalen - en vane, der nogle gange kaldes "at køre på koblingen" - holder udkastningslejet i konstant, delvis kontakt med de roterende membranfjedre. Selv et par pund pedaltryk er nok til at skubbe lejet ind i den roterende fjeder, hvilket genererer varme og friktion, der ødelægger lejets fedt, bur og løbebaneoverflader.

I hydraulisk aktiverede systemer (hvor lejet er en koncentrisk slave cylinderleje eller CSC), er dette problem noget afbødet af designet, men selv hydrauliske systemer kan have en lille mængde resttryk, hvis hovedcylinderens tætninger er svage og bevarer en lille kontakt.

Undersøgelser af slid på koblingskomponenter har vist, at en fører, der sædvanligvis hviler foden på koblingspedalen, kan reducere lejernes levetid ved at 30-50 % sammenlignet med en fører med ren pedalteknik.

2. Nedbrud af smøring og fedtnedbrydning

Koblingsudløserlejet er en forsmurt, forseglet enhed i stort set alle moderne applikationer. Fedtet indeni er typisk et lithium-kompleks eller polyurea-baseret fedt, der er klassificeret til drift ved høje temperaturer — koblingsmiljøet når jævnligt temperaturer mellem kl. 150°C og 250°C (300–480°F) under normal kørsel. Under svære forhold, såsom gentagne bakkestarter, tung bugsering eller banebrug, kan temperaturerne stige langt over 300°C.

Ved de ekstreme temperaturer nedbrydes fedtet kemisk. Basisolien adskilles fra fortykningsmidlet, viskositeten falder, og smørefilmen mellem rulleelementerne og løbebanerne bliver utilstrækkelig. Metal-til-metal-kontakt begynder. Når det sker, genererer lejet sin egen varme gennem friktion, hvilket accelererer nedbrydningen i en selvforstærkende cyklus. Lejet sætter sig fast eller sparrer inden for relativt kort tid efter det første fedtnedbrud.

Eksternt påført fedt er faktisk en fare snarere end en fordel i de fleste tilfælde. Hvis en tekniker smører fedt på indgangsakselbøsningen, hvor lejet glider, migrerer overskydende fedt ind i koblingsskiven, forurener friktionsmaterialet og forårsager koblingsglidning. Den korrekte tilgang er at anvende en meget tynd film af højtemperaturfedt kun til glidefladen - ikke til lejefladen eller friktionsskivens område.

3. Forurening fra olielækager

Koblingshuset er et forseglet miljø, men to primære olielækagekilder kan introducere forurening: den bageste hovedtætning (motorsiden) og transmissionens indgangsakseltætning (gearkassesiden). Begge tætninger vender mod koblingsskiven og udløserlejet. Når en af ​​pakningerne græder olie - selv en lille mængde - migrerer olien hen over svinghjulet, koblingsskiven, trykpladen og når til sidst udløserlejet.

Olieforurening beskadiger udløserlejet på to måder. Først fungerer olien som et opløsningsmiddel, der vasker fedtet ud af det forseglede leje. For det andet reagerer olie mættet med forbrændingsbiprodukter eller gearolieadditiver kemisk med fedtet og lejets stålkomponenter, hvilket forårsager korrosionsgruber på løbebanerne. Udhulede løbebaner genererer den karakteristiske rumlen eller knurrende støj, som mekanikere forbinder med en slidt udkastsleje .

Det kritiske reparationsprincip her: Hvis du udskifter et koblingsleje på et køretøj med en kendt olielækage, vil det nye leje svigte for tidligt, medmindre lækagekilden fikses først. Mange gentagne fejl, der spores til "defekte" lejer, er faktisk resultatet af en ufikseret bageste hovedtætning.

4. Fejljustering og installationsfejl

Et udløserleje skal sidde helt parallelt med trykpladens membranfjederfingre. Enhver vinkelforskydning - selv så lidt som 0,5–1,0 mm off-center kontakt — skaber en ujævn belastningsfordeling på tværs af lejets rullende elementer. Nogle kugler eller ruller bærer en uforholdsmæssig stor del af belastningen, hvilket fører til lokal træthed, afskalning og eventuel lejekollaps.

Fejljustering har flere grundlæggende årsager:

• En slidt eller bøjet koblingsgaffel, der ikke længere skubber lejet lige
• Et slidt styreleje (det lille leje i midten af svinghjulet eller krumtapakslen), der tillader transmissionens indgangsaksel at vandre
• En bøjet eller forkert tilspændt trykplade bolter sig, hvilket fører til en spændt trykplade
• Manglende brug af et justeringsværktøj ved montering af koblingsskiven, efterlader skiven off-center og trækker membranfjederen ud af fladt
• Et beskadiget eller slidt transmissionsklokkehus, der ikke længere centrerer gearkassen til motorblokken

Professionelle koblingsinstallatører kontrollerer altid klokkehusets udløb med en måleur, før de installerer et nyt koblingssæt. Klokkehusudløb skal typisk være indenfor 0,005 tommer (0,127 mm) af sandt. Hvis det overstiger dette, skal kilden til fejljustering korrigeres, før de nye komponenter installeres.

5. Vibration, stødbelastning og aggressiv kørsel

Højtydende kørsel, banebrug og hyppige hårde affyringer påfører stødbelastninger på koblingsudløserlejet, der langt overstiger, hvad komponenten er designet til ved almindelig vejbrug. Hver hård affyringsbegivenhed sender en skarp kraftspids gennem lejet, når koblingen går i indgreb. Over tid forårsager disse stødbelastninger undergrundstræthed i lejets løbebaner - en fejltilstand kendt som spaltning, hvor flager af hærdet stål bryder fri fra løbebanens overflade.

Køretøjer, der køres på ujævne veje - især lastbiler og SUV'er, der kører offroad - kan opleve yderligere vibrationer, der giver genlyd gennem drivlinjen og ind i koblingsenheden. Mens lejet er noget beskyttet af koblingsskivens torsionsfjedre, trætter vedvarende vibrationer gradvist lejehuset, især i ældre designs, der bruger udstansede stålbure frem for bearbejdede eller polymerbure.

For ydeevne applikationer, opgradering til en kraftigt udløserleje med et smedet eller bearbejdet stålbur, større kugleelementer og fedt med højere temperatur er en praktisk nødvendighed snarere end en valgfri opgradering.

6. Alder, korrosion og fugtindtrængning

I køretøjer, der ser betydelige sæsonbestemte temperaturudsving, kan fugt kondensere inde i koblingshuset i koldt vejr. Denne fugt angriber udløserlejets ydre overflade og trænger over tid ind i lejetætningerne, blandes med det indre fedt og forårsager oxidation af stålløbebanerne. Korrosionsgruber fremskynder udmattelsen af rulleelementer dramatisk - et leje med selv små løbespor har en levetid, der kan være 60-70 % kortere end en ubetinget ækvivalent.

Køretøjer, der opbevares i længere perioder (sæsonbiler, klassikere, projektbiler) er særligt sårbare. Efter en lang opbevaringsperiode uden drift, kan fedtet i lejet størkne eller adskilles, hvilket efterlader løbebanerne ubeskyttede, når køretøjet vender tilbage til drift. I disse tilfælde er udskiftning af koblingsudløserlejet som en selvfølge under enhver langtidsopbevaringsservice sund forebyggende vedligeholdelse snarere end unødvendige omkostninger.

Symptomer: Sådan genkender du et defekt koblingsleje

At fange udløserlejefejl tidligt kan forhindre skaden i at falde til trykpladen og koblingsskiven - komponenter, der koster væsentligt mere at udskifte. Symptomerne følger en ret forudsigelig progression:

En kritisk diagnostisk skelnen: støj, der kun opstår, når koblingspedalen trykkes ned og forsvinder, når pedalen slippes, peger næsten altid på udkastsleje . Støj, der opstår, når pedalen slippes og forsvinder, når den trykkes ned, indikerer typisk et slidt styreleje. At få denne skelnen rigtigt undgår fejldiagnosticering og unødvendig fuld koblingsudskiftning.

Nogle førere bemærker også, at koblingsindgrebspunktet skifter - typisk bevæger sig højere op på pedalvandringen, efterhånden som lejet slides. Dette sker, fordi det slidte leje ikke længere skubber membranfjedrene til deres designede udløsningspunkt, hvilket kræver ekstra pedalvandring for at frigøre koblingen helt.

Koblingsudløsningslejetyper og deres fejlegenskaber

Ikke alle udløserlejer er konstrueret på samme måde, og forskellige designs har forskellige fejltilstande, der er værd at forstå, når du vælger en erstatning.

Standard vinkelkontaktleje

Den mest almindelige type i personbiler. Den bruger en enkelt række kugler i vinkelkontaktarrangement, i stand til at håndtere både radiale og aksiale (tryk)belastninger. Den aksiale belastningskapacitet er særlig vigtig, fordi udløsning af koblingen genererer en betydelig trykbelastning, når lejet skubber mod membranfjederen. Standard vinkelkontaktlejer svigter hovedsageligt på grund af fedtnedbrydning, hul i løbebanen og træthed i buret.

Koncentrisk slavecylinder (CSC) leje

Findes i mange moderne køretøjer med hydraulisk koblingsaktivering, integrerer den koncentriske slavecylinder udløserlejet direkte i en hydraulisk stempelsamling monteret på transmissionens indgangsakselhus. Lejet er altid i kontakt med membranfjederen, vedligeholdt af hydraulisk tryk i stedet for en mekanisk gaffel. Dette design reducerer stødbelastningerne fra gaffelindgreb, men introducerer en unik fejltilstand: hydraulisk tætningsfejl inde i selve CSC'en, hvilket forårsager væskelækager, der forurener lejet og koblingsskiven. Fordi CSC-lejet ikke kan udskiftes separat i de fleste designs, skal hele samlingen udskiftes - til en typisk pris på $80-$200 for delen alene , væsentligt mere end et konventionelt udløserleje.

Selvcentrerende udløserleje

Anvendes i applikationer, hvor der forventes en lille forskydning, eller hvor det er svært at eliminere fuldstændigt - almindeligt i kommercielle lastbiler, tungt udstyr og nogle landbrugsmaskiner. Lejet har en flydende holder, der gør det muligt at justere sig selv til membranfjederens centrum. Dette design er betydeligt mere tolerant over for mindre forskydninger, men fejler stadig på grund af forurening og fedtnedbrydning, ofte ved højere samlede kilometertal end standardlejer, fordi den selvcentrerende handling forhindrer den lokaliserede overbelastning, som fejljustering forårsager i design med faste bærere.

Solid kontaktfladeleje

Ældre køretøjer brugte nogle gange et carbon-kontaktfladeleje i stedet for et rulleleje. Kulstofgrafitfladen pressede direkte mod de spinnende membranfjedre og blev slidt gradvist over tid. Disse lejer svigter på grund af simpelt mekanisk slid på carbonfladen - normalt genererer et fint sort støv inde i klokkehuset - og gennem revner i carbonet på grund af termisk stød. Carbon-fladelejer ses sjældent i nye produktionsbiler, men forbliver almindelige i veteranbiler og klassiske biler.

Hvad sker der, når du ignorerer et svigtende frigivelsesleje

At fortsætte med at køre med et slidt koblingsleje er ikke kun en støjgener – det skaber en kaskade af sekundære skader, der eskalerer reparationsomkostningerne markant. Rækkefølgen af begivenheder er forudsigelig:

1. Det slidte leje begynder at berøre membranfjederen ujævnt, hvilket får fjederfingrene til at slides med forskellige hastigheder. Ujævnt fjederfingerslid ændrer koblingsindgrebsfølelsen og reducerer gradvist klemkraften på koblingsskiven.
2. Da lejet fortsætter med at nedbrydes, knækker dets bur. Fragmenter af buret, kuglerne eller løbebanerne spredes inde i klokkehuset. Disse fragmenter kan kile sig ind mellem koblingsskiven og svinghjulet eller trykpladen, hvorved friktionsfladerne og svinghjulets overflade ridser.
3. Et svinghjul, der er blevet ridset eller termisk beskadiget som følge af kontakt med lejerester, skal enten genopbygges (hvis inden for fabrikantens tolerancer) eller udskiftes. Udskiftning af svinghjul på mange køretøjer koster $200-$500 for delen plus arbejdet med at fjerne og geninstallere transmissionen - hvilket allerede er nødvendigt for koblingsarbejde, men udskiftningen af svinghjulet tilføjer tid og omkostninger til dele.
4. I ekstreme tilfælde låser lejekrampe frigørelsesmekanismen i udkoblet position. Køretøjet kan ikke køres, og transmissionen skal fjernes for at frigøre den beslaglagte enhed.

Omkostningsforskellen mellem kun at udskifte udløserlejet (typisk $150-$400 i arbejde plus $20-$80 for lejet ) og udskiftning af det fulde koblingssæt inklusive genopbygning af svinghjul (typisk $800-$1.800 i alt ) illustrerer, hvorfor tidlig diagnose og hurtig udskiftning er økonomisk forsvarlig. Arbejdsomkostningerne for at få adgang til koblingen er de samme i begge scenarier - transmissionen skal ud - så den eneste variabel er deleomkostninger.

Sådan får du et nyt koblingsleje til at holde længere

Forebyggelse er ligetil, når først de grundlæggende årsager er forstået. Følgende praksis gælder både for at forlænge levetiden af et originalt leje og for at beskytte en nyinstalleret erstatning:

Eliminer fod-på-pedal-vanen

Når du ikke aktivt skifter, skal du holde venstre fod på den døde pedal (gulvstøtten til venstre for koblingen) i stedet for på koblingspedalen. Dette er den mest virkningsfulde adfærdsændring til at forlænge frigivelseslejets levetid. Chauffører, der skifter fra automatiske til manuelle gearkasser, udvikler ofte fodhvilevanen fra deres venstre fod, der ikke har noget at gøre - at bryde denne vane bør være førsteprioritet.

Reparer olielækager, før lejet udskiftes

Efterse altid den bagerste hovedtætning og transmissionens indgangsakseltætning før eller under koblingsarbejde. Begge tætninger er tilgængelige med transmissionen fjernet - det samme trin, der kræves for at nå udløserlejet - så udskiftning af slidte tætninger på samme tid tilføjer minimale ekstra omkostninger, mens det beskytter det nye leje mod forurening.

Udskift det komplette koblingssæt som et sæt

Da arbejdsomkostningerne for at få adgang til koblingen er faste, er det sjældent klogt at udskifte udløserlejet, mens man efterlader en gammel koblingsskive og trykplade på plads. En koblingsskive, der er slidt til inden for et par millimeter af sin slidgrænse, skal udskiftes inden for yderligere 20.000-30.000 miles, hvilket kræver den samme dyre adskillelse. De fleste professionelle mekanikere og OEM-servicemanualer anbefaler at udskifte koblingsskiven, trykpladen, udløserlejet og pilotlejet som et komplet sæt for at maksimere intervallet mellem koblingsservices.

Brug et justeringsværktøj under installationen

Et koblingsskivejusteringsværktøj - en plastik- eller metaldummy-indgangsaksel, der passer gennem koblingsskivenavet og ind i pilotlejet - er et billigt værktøj (typisk under $15), der sikrer, at skiven er perfekt centreret, før trykpladen trækkes ned. At springe dette trin over er en af ​​de mest almindelige installationsfejl, der fører til for tidlig frigivelse af lejefejl på grund af fejljustering.

Smør indgangsakselbøsningen korrekt

Påfør en tynd, jævn film af højtemperatur lejefedt til transmissionens indgangsakselbøsning, hvor udløserlejet glider. Filmen skal være så tynd, at den næsten er usynlig - en almindelig fejl er at påføre for meget fedt, som derefter slynges ud og forurener koblingsskiven. Påfør aldrig fedt på lejets kontaktflade eller på membranfjedrene.

Tjek Bell Housing Runout

Hvis køretøjet har en historie med for tidlige koblingskomponentfejl - især hvis dette er en udskiftning af en anden eller tredje udløserleje - er det et værdifuldt diagnostisk trin at kontrollere klokkehusets udløb med en måleur. Udløb, der overstiger producentens specifikationer (almindeligvis 0,005 til 0,010 tommer ) peger på et bøjet eller beskadiget klokkehus, der skal korrigeres for at forhindre gentagelse.

Valg af det rigtige udskiftningsudløserleje

Markedet for udskiftningsudløserlejer med koblingsudløser spænder fra dele i økonomiklasse hentet fra billige produktionsfaciliteter til OEM-ækvivalente og ydeevnelejer med væsentlig højere byggekvalitet. Forskellene er meningsfulde:

For standard daglige førere under normal brug er et OEM-ækvivalent leje fra en velrenommeret leverandør (SKF, FAG, LUK, Sachs, NSK, JTEKT) det praktiske valg. Forskellen i pris mellem et $15 økonomileje og et $45 OEM-ækvivalent leje er ubetydelig sammenlignet med $400-$800 lønomkostninger for at få adgang til koblingen - så det giver en klar økonomisk mening at bruge delen af ​​højere kvalitet.

For ydeevnekøretøjer, bugseringsapplikationer eller ethvert køretøj, hvor koblingstemperaturerne regelmæssigt er høje, angiver en kraftigt udløserleje vurderet til højere termiske og mekaniske belastninger er en investering værd. Adskillige specialkoblingsproducenter tilbyder komplette sæt, der parrer en præstationstrykplade og koblingsskive med et matchet kraftigt udkastleje, som sikrer, at alle komponenter er designet til at arbejde sammen på samme præstationsniveau.

Ofte stillede spørgsmål om fejl i koblingsudløserleje

Kan et koblingsudløserlejefejl beskadige transmissionen?

Sjældent direkte, men ja - i scenarier med katastrofale fejl, hvor lejefragmenter spredes inde i klokkehuset, kan snavs ødelægge transmissionens indgangsaksel eller beskadige den forreste lejeholder. I de fleste tilfælde er skaden indeholdt på selve koblingskomponenterne (skive, trykplade, svinghjul). Men at betjene et køretøj med et kendt svigtende udløserleje øger risikoen for eskalerende skader, så hurtig udskiftning er altid den sikreste vej.

Er det muligt kun at udskifte udløserlejet uden at udskifte den fulde kobling?

Teknisk set ja, men praktisk talt afhænger det af koblingsskivens resterende levetid. Hvis koblingsskiven stadig har betydeligt friktionsmateriale tilbage, og trykpladen ikke viser tegn på slid, er det kun forsvarligt at udskifte udløserlejet. I de fleste tilfælde i den virkelige verden vil koblingsskiven og trykpladen dog have akkumuleret betydeligt slid på det tidspunkt, hvor lejet svigter, hvilket gør en udskiftning af et komplet sæt til det økonomisk klogere valg i betragtning af de faste arbejdsomkostninger.

Laver et dårligt udløserleje hele tiden eller kun når pedalen er trykket ned?

I et kabel eller mekanisk forbindelsessystem er udløserlejet kun i kontakt med membranfjederen, når pedalen trykkes ned, så støj opstår typisk kun, når pedalen trykkes ned. I hydrauliske systemer med en koncentrisk slavecylinder er lejet i konstant let kontakt, så støj kan være til stede hele tiden. Uanset hvad, ændrer støjen karakter - bliver typisk højere eller mere slibende - når pedalbelastningen øges.

Hvor meget koster det at udskifte et koblingsleje?

Selve lejet koster $20-$150 afhængig af køretøj og lejekvalitet. Arbejdskraft kører typisk $400-$800 hos selvstændige butikker og noget mere hos forhandlere, fordi transmissionen skal fjernes. Samlede omkostninger for udskiftning af lejer: omkring $450-$950. Et komplet koblingssæt inklusive skive, trykplade, udløserleje og pilotleje tilføjer $150-$400 i dele, hvilket bringer det samlede beløb til omkring $600-$1.400 for et komplet koblingsjob på de fleste personbiler.

Kan et koblingsleje eftersmøres og genbruges?

Nej. Moderne udløserlejer er forseglede, forsmurte enheder, der ikke kan serviceres. Når det indvendige fedt er nedbrudt, og løbebanerne er begyndt at grube eller korrodere, skal lejet udskiftes. Selvom et leje ser ud til at dreje frit i hånden, vil indre skader på løbebanens overflader forårsage fejl under de højere belastninger ved normal drift. Eftersmøring af ydersiden af ​​lejehuset hjælper ikke og kan forårsage forurening.

Hvad er forskellen mellem et udkastleje og et udløserleje?

"Udkastleje" og "koblingsleje" refererer til nøjagtig den samme komponent. "Throw-out bearing" er det almindelige amerikansk engelske udtryk, der er meget brugt i butikker og blandt gør-det-selv-mekanikere. "Koblingsudløserleje" er den mere formelle ingeniørbetegnelse og det udtryk, der bruges i de fleste OEM-servicemanualer og reservedelskataloger. Begge udtryk beskriver den lejesamling, der aktiverer trykpladens membranfjeder, når koblingspedalen trykkes ned.
